Magnetpulver baserte bremser og koblinger 2 - 1.000Nm / 10kW

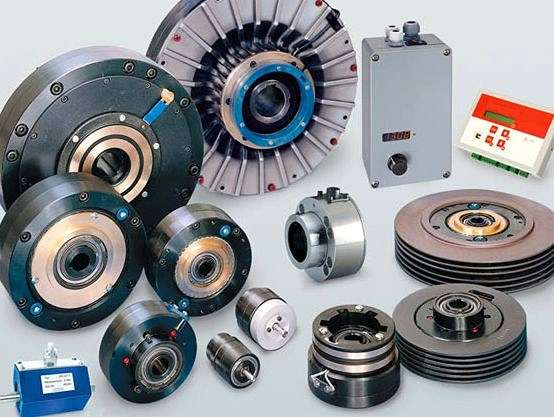

Illustrasjon


Magnetpulverbaserte reguleringsbremser og -koblinger muliggjør trinnløs momentstyring (banestrekkstyring) over et stort hastighetsområde ved hjelp av 0-24VDC (<4A) matespenning.
Bremseeffekten avgis som varme til omgivelsene i form av oppvarmet luft eller væske.

Vi har lang erfaring med metervare produksjonsmaskiner og problemstillinger rundt opp- og avrulling og har gjennomført leveranser av magnetpulver-bremser i Norge siden 1990-tallet.

Produktegenskaper:

  • Merkemoment 2 - 1000Nm pr. enhet, flere enheter kan parallellkobles.
  • Merkeeffekt opp til 7kW pr. enhet ved viftekjøling, 10kW ved vannkjøling.
  • Dreiemomentet er (tilnærmet) proposjonal med tilført styrestrøm.
  • Turtallsområde fra 60 - 3000rpm (små) til 60 - 1000rpm (store enheter).
  • Dreiemomentet er (tilnærmet) uavhengig av turtallet over ca. 60rpm.





Typiske anvendelsesområder er:

  • Brems og kobling for av- og opprullingstasjoner for papir, plast, kabel etc.
  • Brems for prøve- og belastningsmaskiner for elektromotorer, transmisjoner etc.

Eksempel på aktuell magnetpulverbrems 65Nm / 150 - 2000W - Last ned datablad.


Magnetpulver brems

Magnetpulverbrems EMP leveres i mange størrelser fra 0,2 til 1.000Nm og har strømtilførsel til stasjonær magnetdel via støpsel. Bremsen har hulaksel med kilespor og lager i begge ender. Monteres normalt på akselen som skal bremses mens magnetdelen har flens for montering mot maskinstativ eller lignende.

Med kjøleflens og eventuelt kjølevifter eller vannkjøling økes dreiemomentet / kraften og effekten som kan bremses eller overføres.



Magnetpulver kobling

Magnetpulver koblinger leveres i 7 størrelser fra 2,50 til 320Nm og har strømtilførsel til roterende magnetdel via sleperinger. Har også hulaksel og flens på magnetdel.


Styresystem

Styresystem kan være alt fra enkelt styrekort med potmeterinngang for bremsemoment til komplett skjermbasert styresystem med inganger for rulldiameter, dansepotmeter, dreiemoment etc. Standard strømstyrt styreenhet PB2 tilkobles 0-10V eller potmeter for moment. Se også Prosjekter / service.



Givere for opp- og avrulling

I pakkesammenheng kan vi også tilby givere og giversystemer for måling av diameter, banespenning, dansearmposisjon etc.



Tilbud og ytterligere tekniske data: Ta kontakt med oss.
